Регулятор швидкості ESC відповідає за керування безколекторним мотором, однак під час проєктування FPV-платформи потрібно визначитися не лише зі струмом і робочою напругою. Важливе значення має сама архітектура силової електроніки: використовувати окремий регулятор для кожного двигуна чи об’єднати кілька каналів на одній платі.
Обидва підходи застосовуються на практиці, тому універсальної відповіді немає. Вибір залежить від конструкції, доступного місця, вимог до обслуговування та характеру навантаження.
Окремі ESC: більше свободи у компонуванні

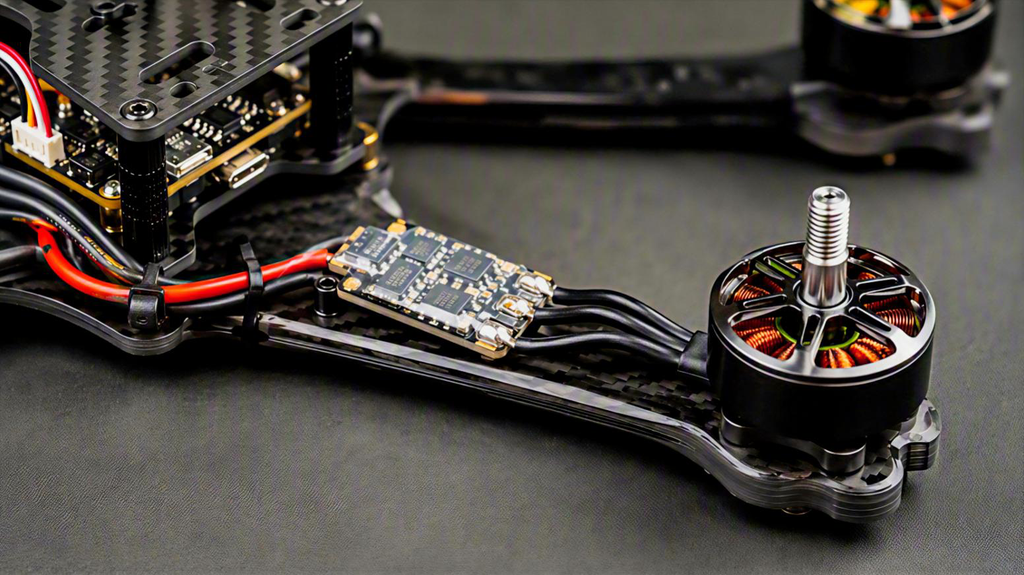

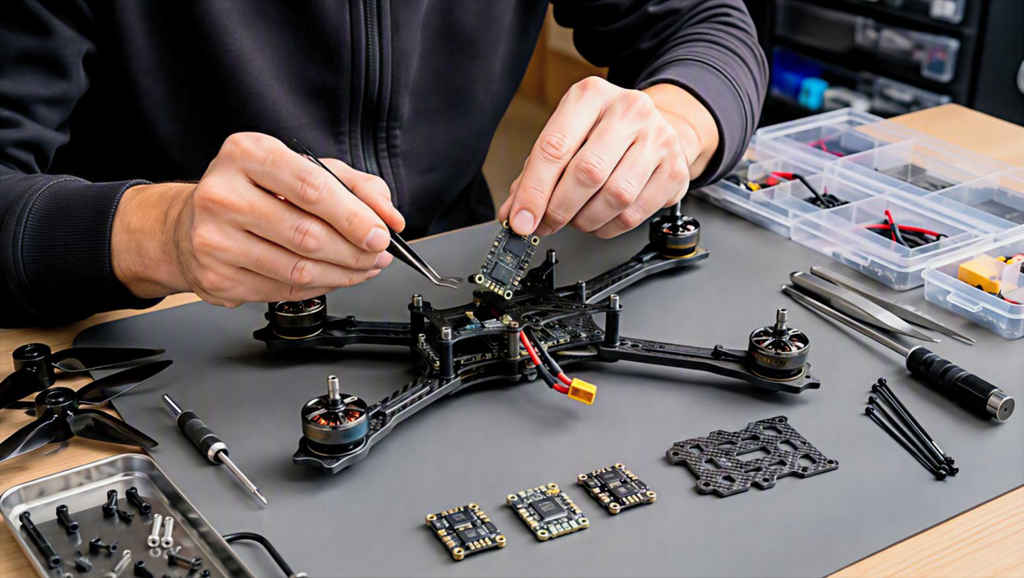

Формат 1-в-1 передбачає, що кожен мотор має власний ESC. Така схема дозволяє розміщувати силову електроніку ближче до двигунів і фізично розділяти джерела тепла. Ще одна особливість — ремонтопридатність. У разі проблеми з одним каналом можна замінити лише конкретний ESC, не втручаючись в інші.
Зворотний бік такого рішення — більша кількість проводів і з’єднань. Кожна додаткова точка пайки потребує місця та підвищує складність монтажу. У сучасних ESC для FPV-дронів можна зустріти як одноканальні, так і багатоканальні формати, що дозволяє підібрати архітектуру під конкретну конструкцію.
Чим відрізняється ESC 4-в-1

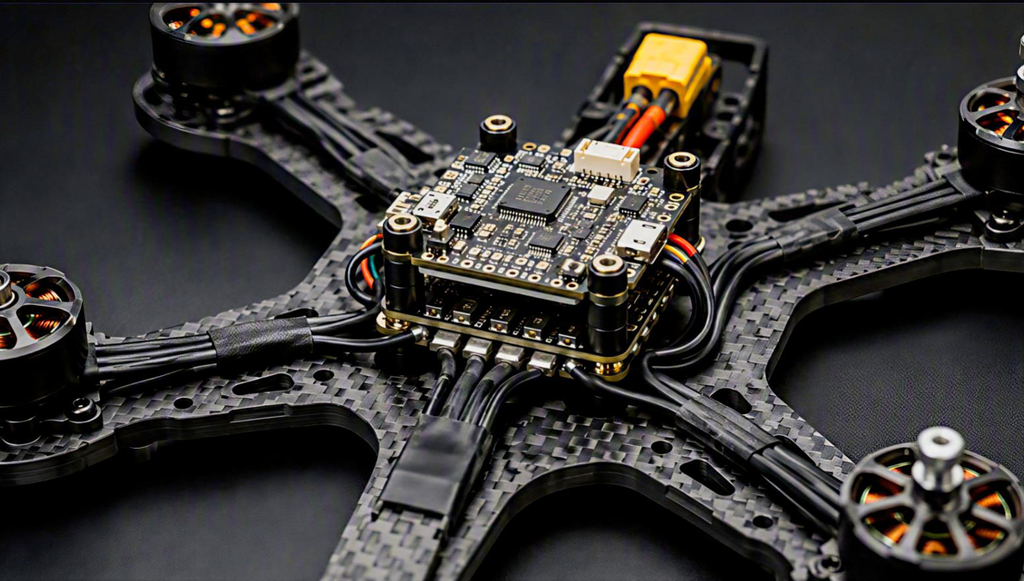

У форматі 4-в-1 чотири канали керування моторами розміщені на одній платі. Це дозволяє зібрати компактний центральний стек і скоротити кількість окремих модулів.
Такий підхід особливо зручний, коли конструкція має стандартне кріплення електроніки, а FC і ESC можна розташувати один над одним. При цьому тепло з кількох каналів концентрується на одній платі. Через це важливішими стають вентиляція, розташування силової електроніки та реальний запас ESC за струмом.
Архітектура залежить від платформи
Не варто обирати 1-в-1 або 4-в-1 лише за принципом компактності. Велике значення має доступ до компонентів після складання. Якщо конструкція передбачає часте технічне обслуговування, можливість швидко замінити окремий модуль може бути важливішою за економію декількох сантиметрів простору.

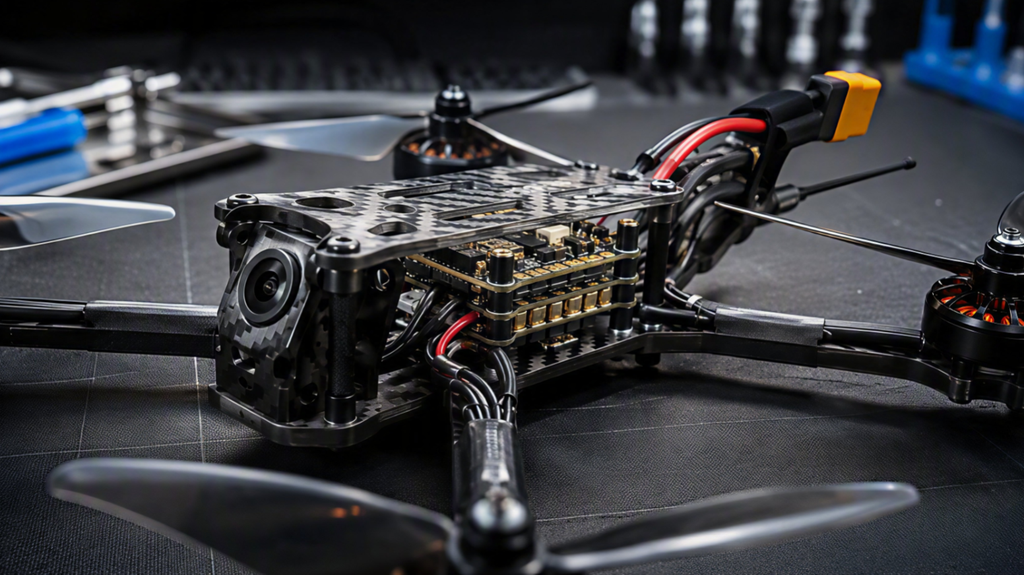

Для компактної збірки, навпаки, багатоканальна плата може значно спростити центральний стек. Важливо лише правильно підібрати її до польотного контролера та інших елементів електроніки FPV-платформи.
Струм і напруга залишаються ключовими
Форм-фактор не замінює електричних характеристик. Незалежно від кількості каналів, ESC повинен відповідати напрузі акумулятора та фактичному струму моторів.
Під час розрахунку бажано орієнтуватися не лише на середнє споживання, а й на короткочасні пікові значення. Також потрібно враховувати охолодження: одна й та сама плата в різних конструкціях може працювати за різної температури.

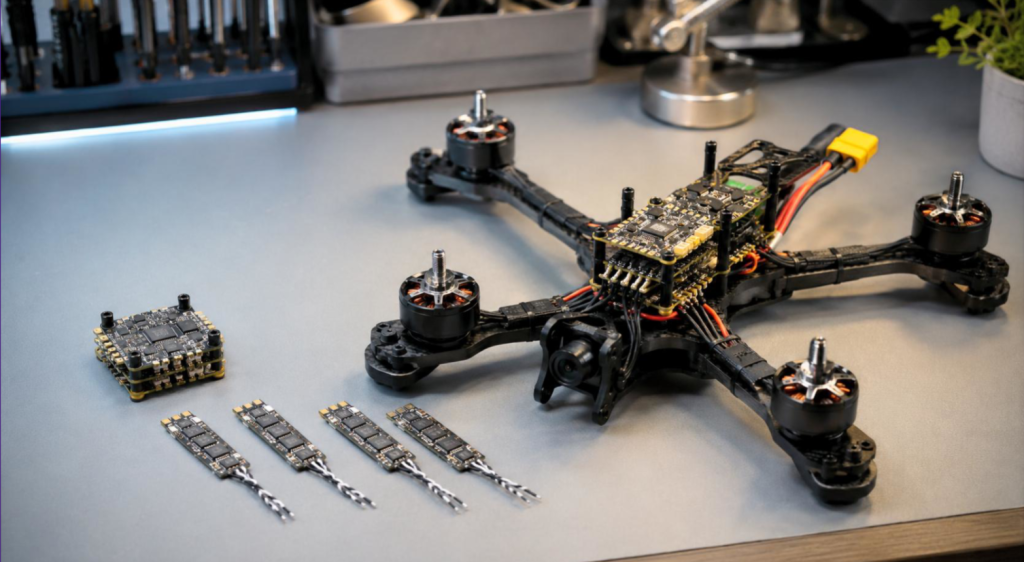

У результаті вибір між окремими ESC і багатоканальним рішенням — це питання для всієї архітектури. Компактність, ремонтопридатність, охолодження та схема проводки часто мають не менше значення, ніж характеристики самого регулятора.
