RX приймач: як вибрати приймач керування для FPV-дрона

Стабільне відео ще не означає повного контролю над дроном. Команди газу, повороту та нахилу передаються окремим радіоканалом, від якого залежать реакція апарата та збереження керування.

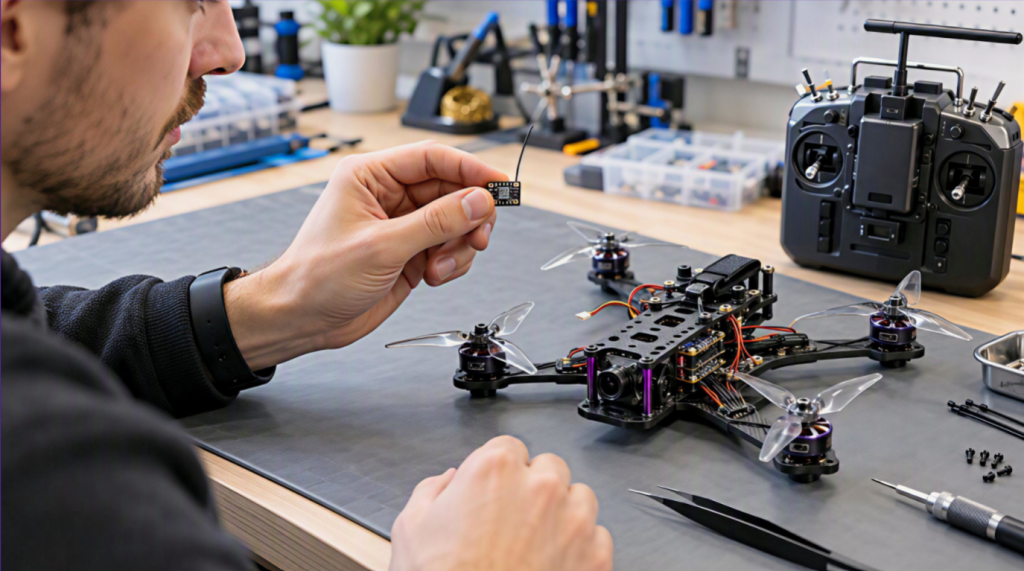

Саме RX приймач встановлюють на борту для приймання команд від апаратури. Він має працювати в одному діапазоні та протоколі з TX-модулем і передавати дані польотному контролеру. Отже, це частина системи, а не самостійний пристрій.

Що таке RX приймач у FPV

TX-модуль апаратури перетворює команди оператора на радіосигнал. Антена дрона приймає його, бортовий модуль декодує дані й передає їх контролеру, який керує моторами.

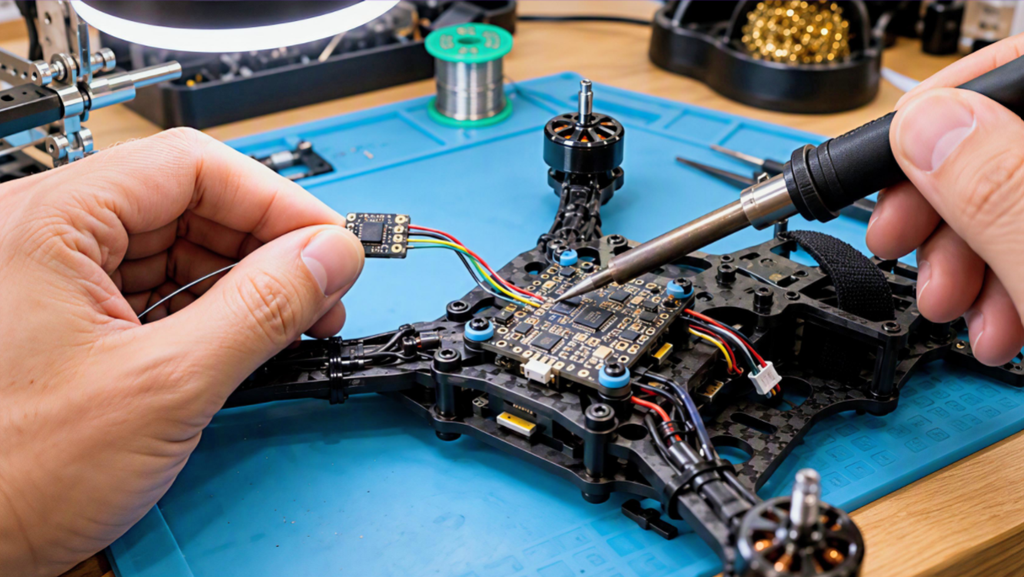

Для підключення часто використовують UART. Пристрої ExpressLRS зазвичай обмінюються з контролером через CRSF: у конфігураторі для потрібного порту вмикають Serial RX і вибирають відповідного провайдера.

Основні характеристики RX

Замість орієнтації лише на заявлену відстань варто звірити параметри всіх компонентів. Перед придбанням перевіряють такі параметри:

1. Частоту радіодіапазону потрібно вибирати так, щоб вона збігалася з можливостями TX-модуля та антени.
2. Протокол – передавальна і бортова частини мають підтримувати одну систему зв’язку.
3. Дальність залежить від потужності, антен, налаштувань, завад і прямої видимості.
4. Затримку — на неї впливають частота пакетів і вибраний режим роботи.

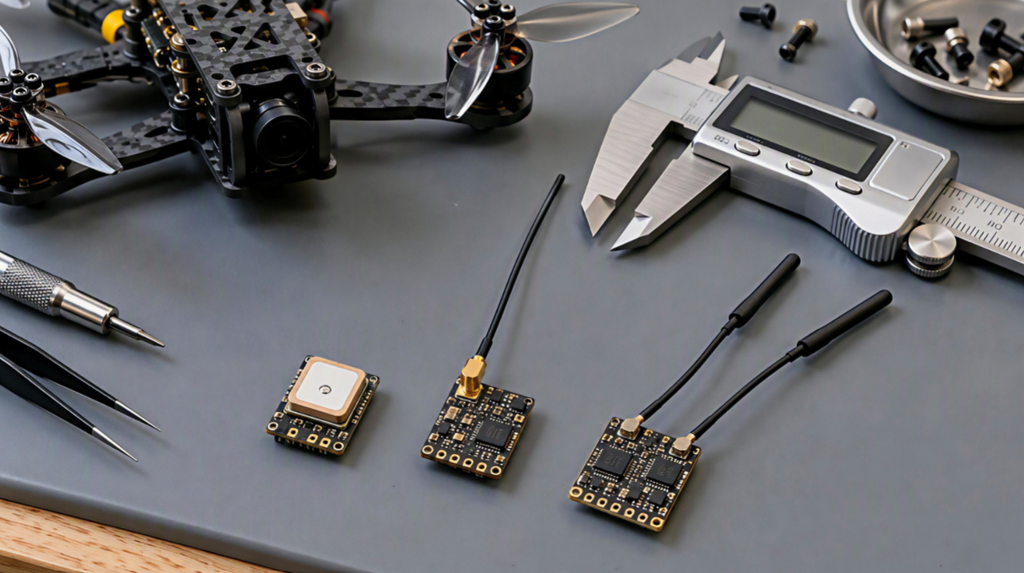

5. Антену — вбудований варіант зручний для легкої збірки, зовнішній потребує захисту роз’єму, а diversity-рішення використовує два радіотракти або дві антени.
6. Розміри – плата, кабель і антена повинні безпечно поміститися в рамі.
7. Живлення — напруга джерела має відповідати допустимому діапазону, а лінія має працювати стабільно.
8. Інтерфейс – UART із CRSF, SBUS або інший вихід повинен підтримуватися контролером.

У BraveTech є моделі різних діапазонів, зокрема dual-band і diversity-рішення. Їх порівнюють із конкретною апаратурою: нижча частота сама по собі не гарантує більшої дальності.

ELRS та інші протоколи

ExpressLRS цінують за відкритий код, компактне обладнання, телеметрію та гнучкі налаштування. Вища швидкість передачі пакетів зазвичай зменшує затримку, але знижує чутливість радіолінку. Повільніший режим може забезпечити більший запас зв’язку.

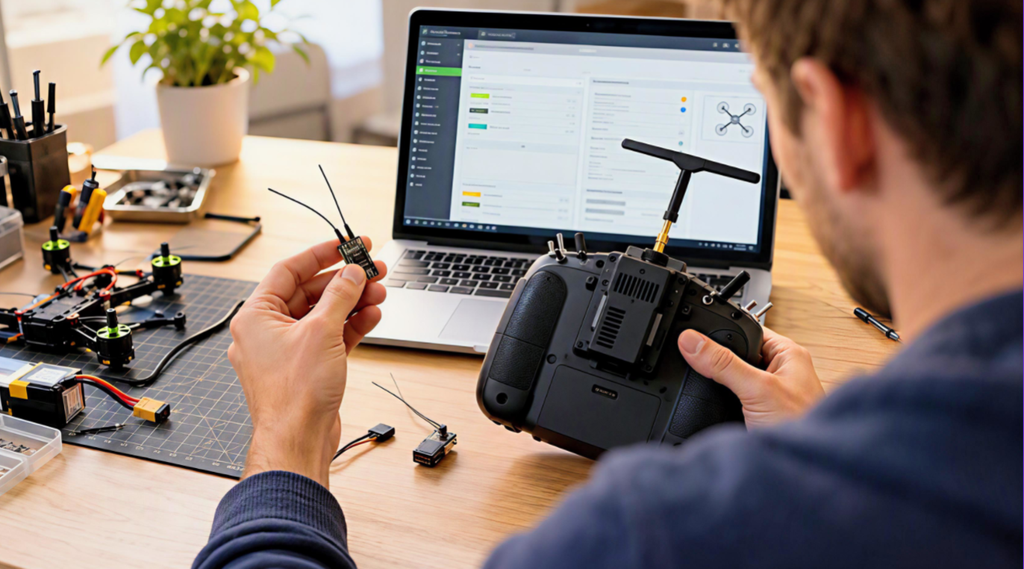

ELRS не сумісний із Crossfire чи FrSky лише через підтримку CRSF. Мають збігатися радіопротокол і частотний варіант, а прошивки обох модулів мають бути сумісними. CRSF тут описує дротовий обмін із контролером.

Типові помилки під час вибору

Чимало проблем можна виявити ще до пайки, якщо уважно звірити маркування з документацією. Найчастіше трапляються такі помилки:

1. Придбання частотної версії, яку не підтримує передавальний модуль.
2. Прошивання неправильного апаратного цільового пристрою або несумісної версії ПЗ.
3. Підключення до нестабільної лінії або подавання неприпустимої напруги.
4. Монтаж антени впритул до карбону, силових дротів або джерел завад.
5. Вибір плати без урахування місця для кабелю та захищеного кріплення.
6. Оцінювання системи лише за рекламною дальністю без запасу для реальних умов.

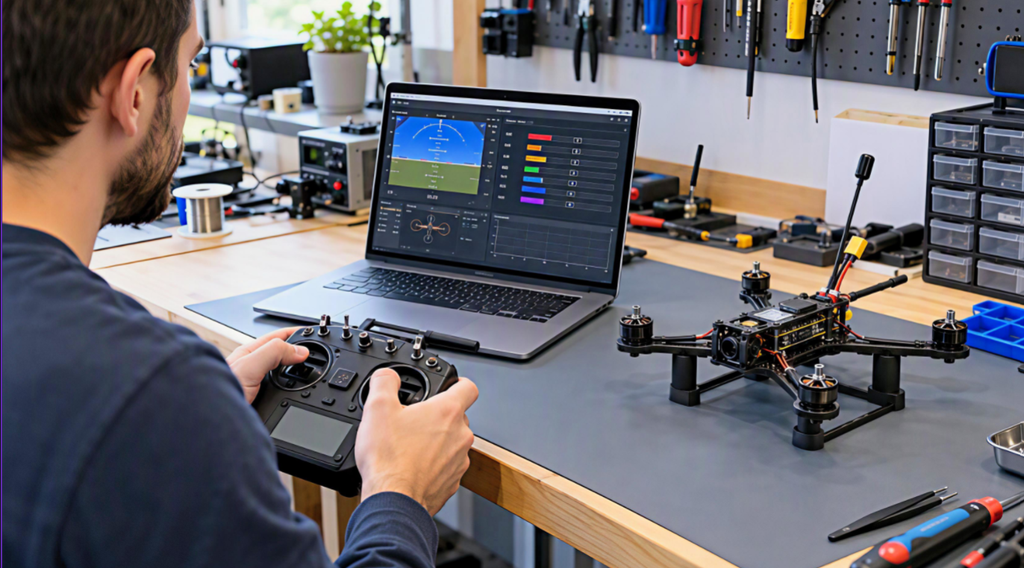

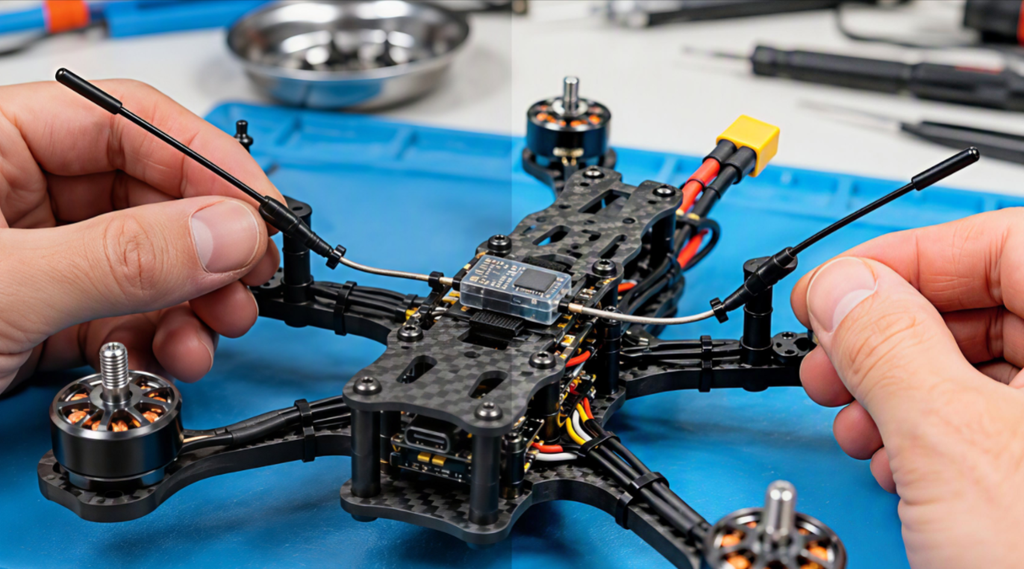

Після складання без пропелерів перевіряють прив’язку, канали та телеметрію. Антену фіксують подалі від рухомих частин, щоб не навантажувати роз’єм.

Керування, якому можна довіряти

Приймач підбирають під TX-модуль, протокол, діапазон і сценарій польоту. Також враховують інтерфейс контролера, живлення, габарити та монтаж антени. Лише узгоджена система дає змогу оцінити затримку та запас зв’язку.

Рішення приймають за документацією моделей та з урахуванням дозволених частот і потужності. Наземний тест допомагає виявити помилки та перевірити поведінку дрона у разі втрати сигналу.
